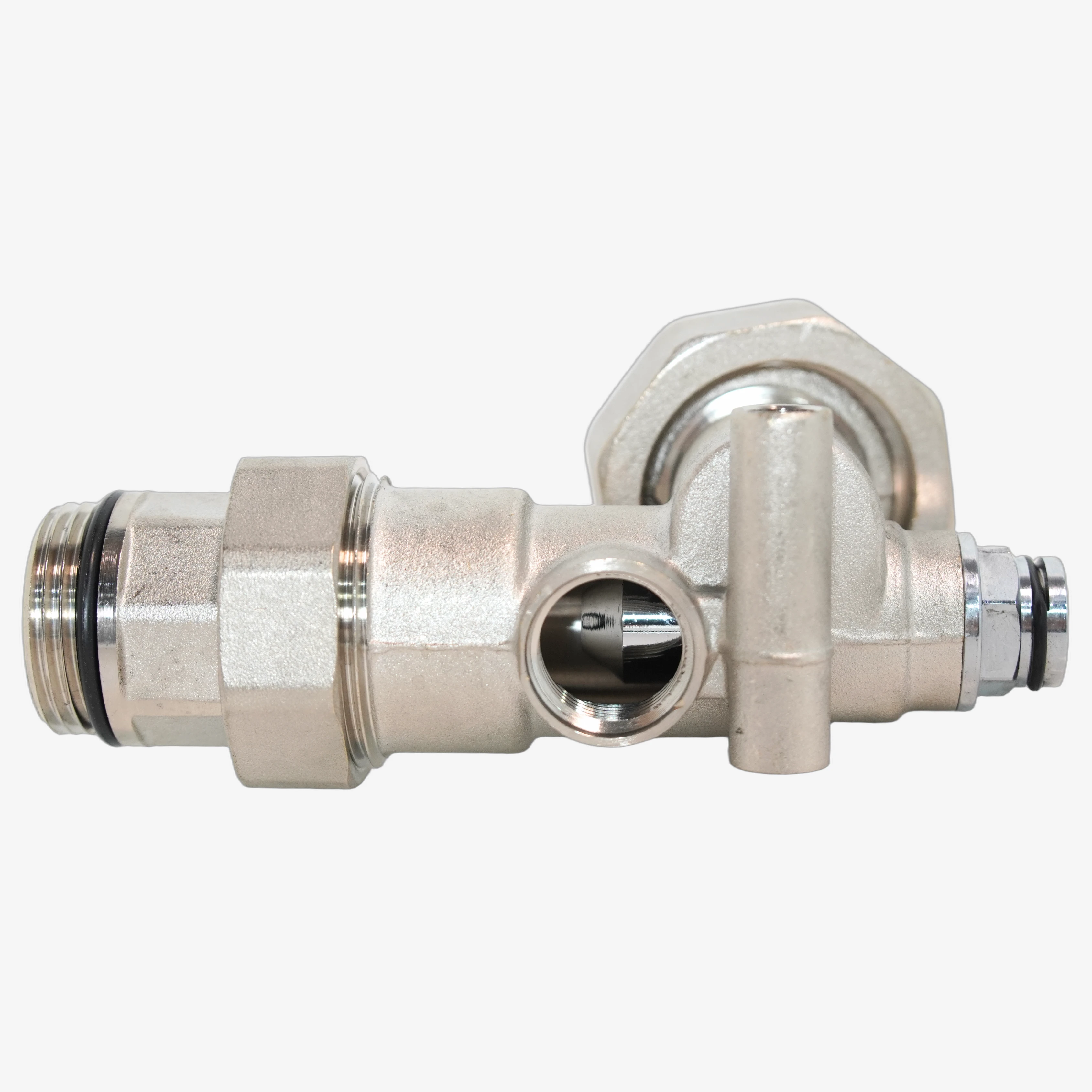

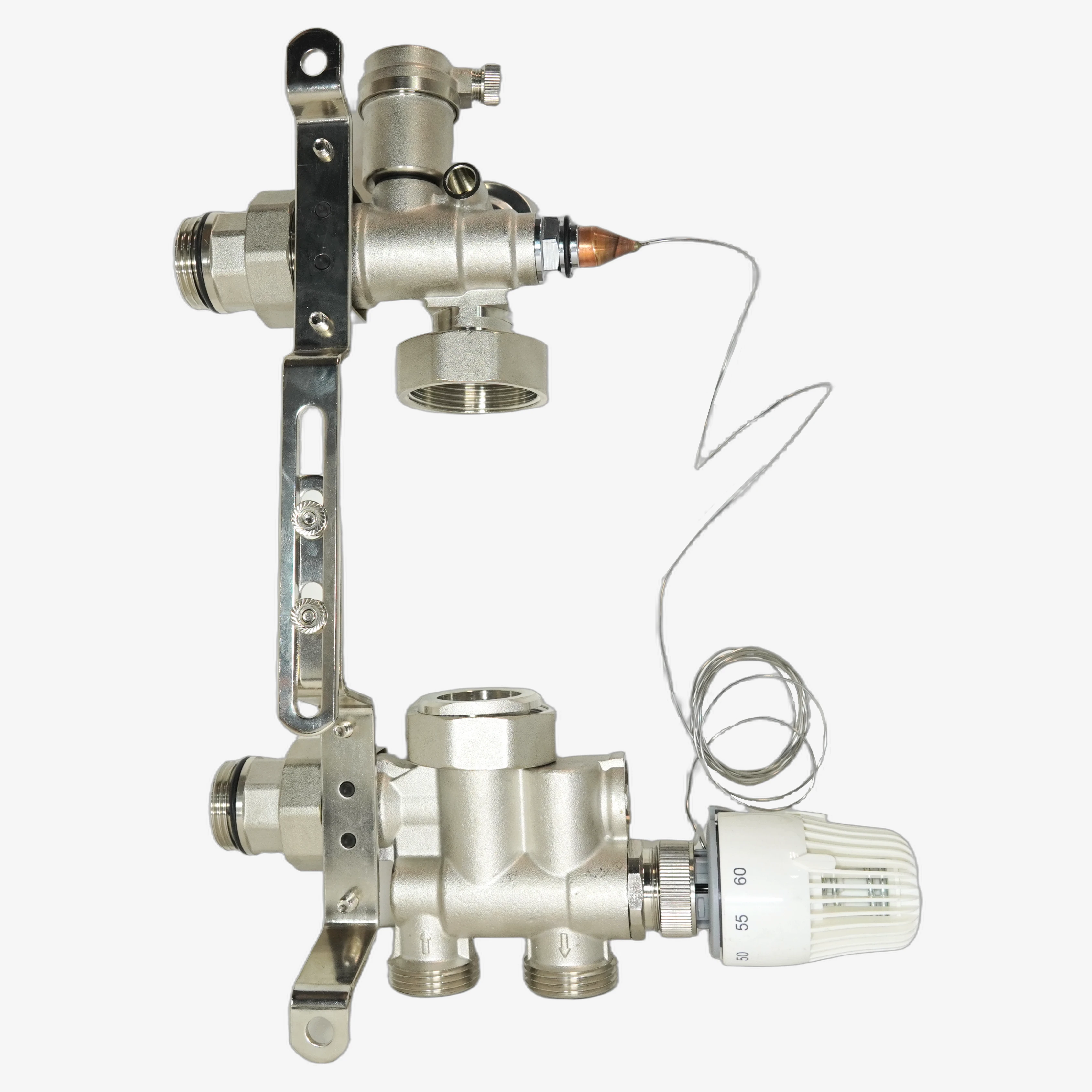

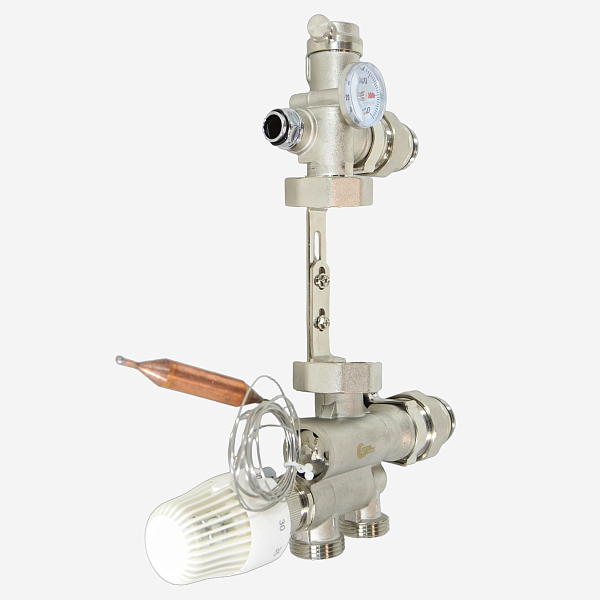

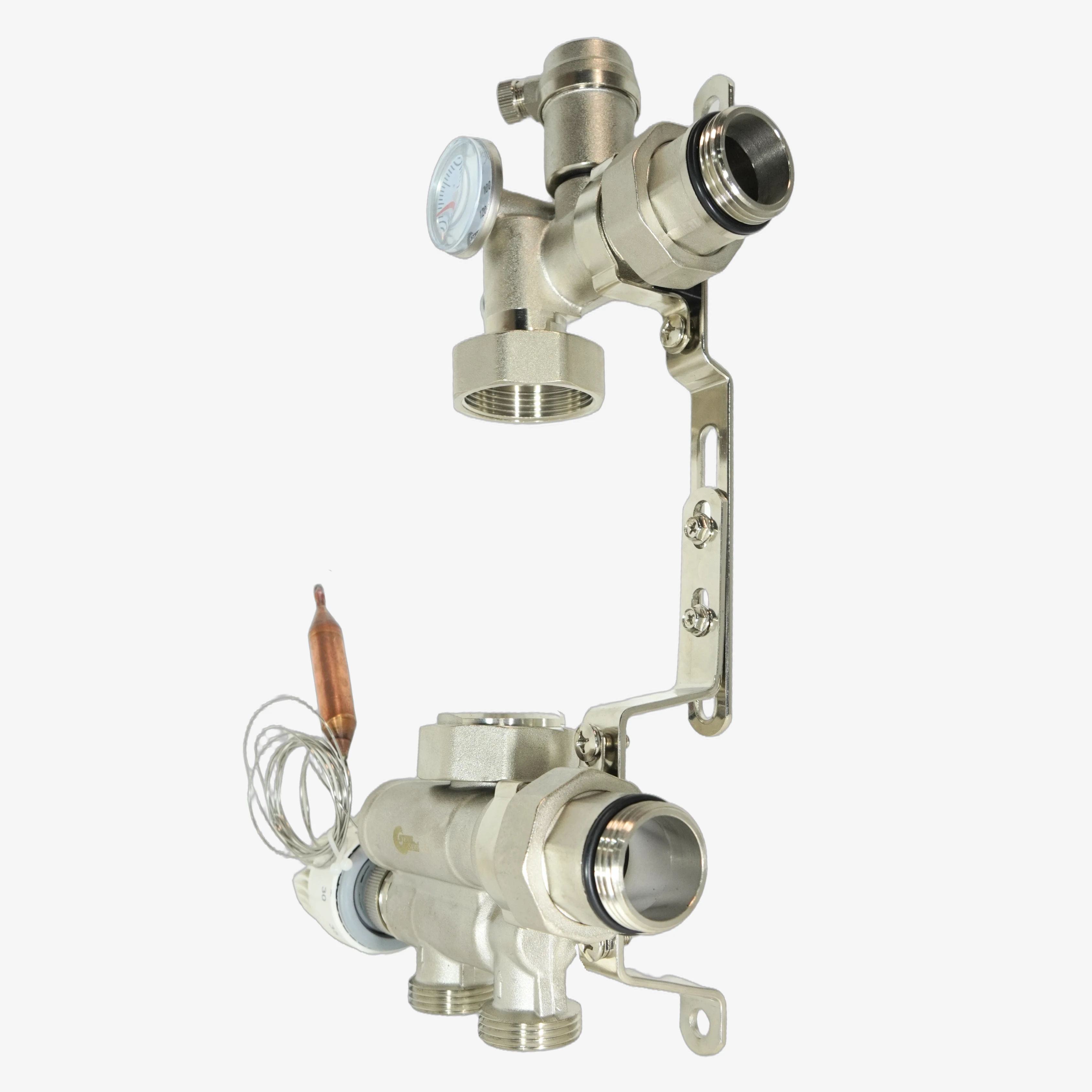

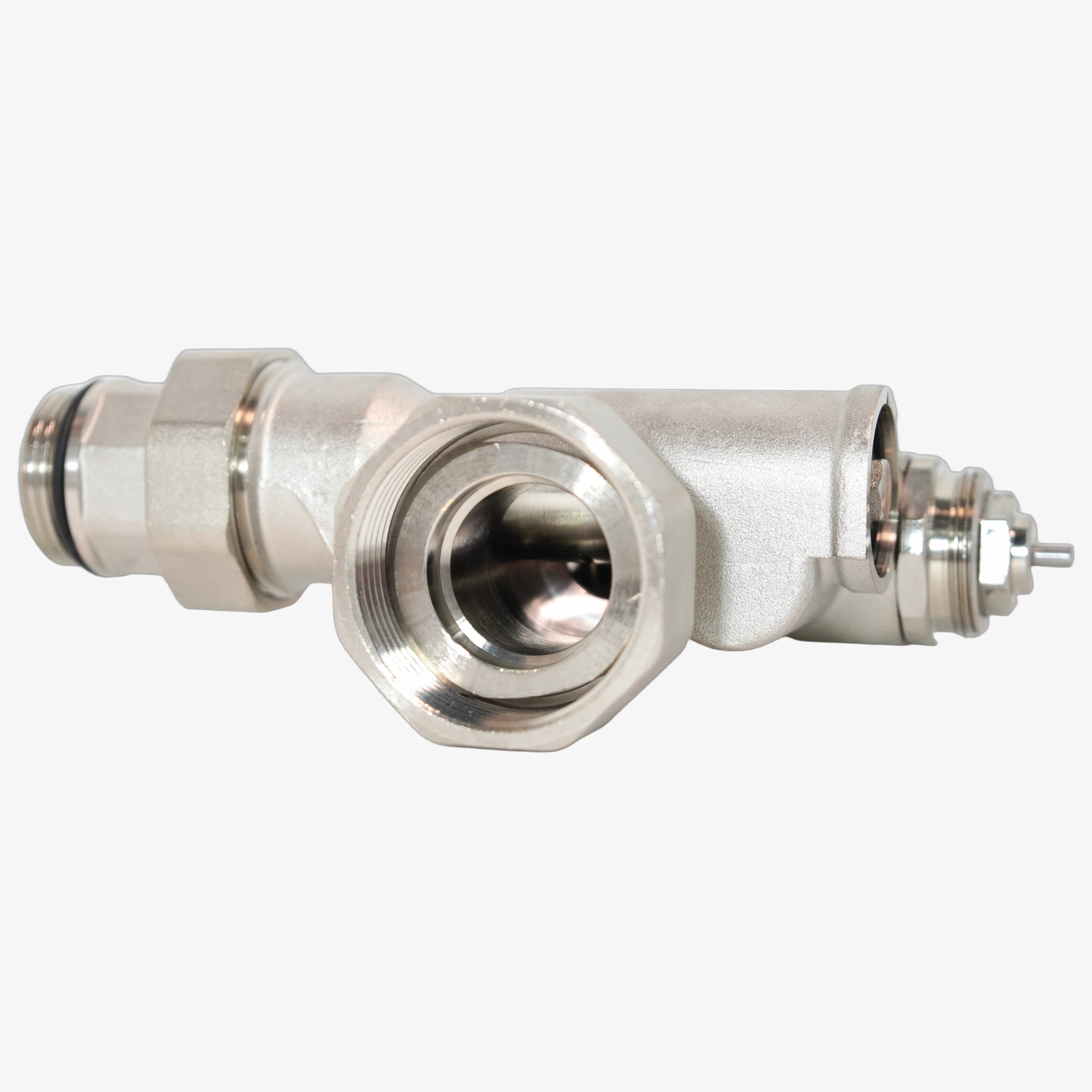

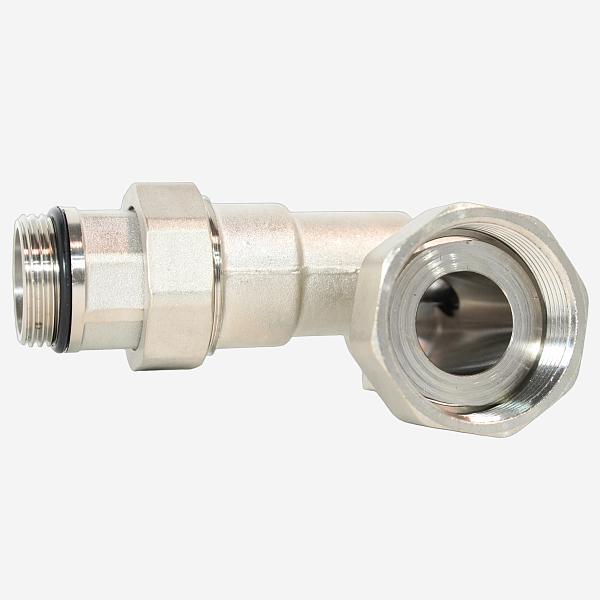

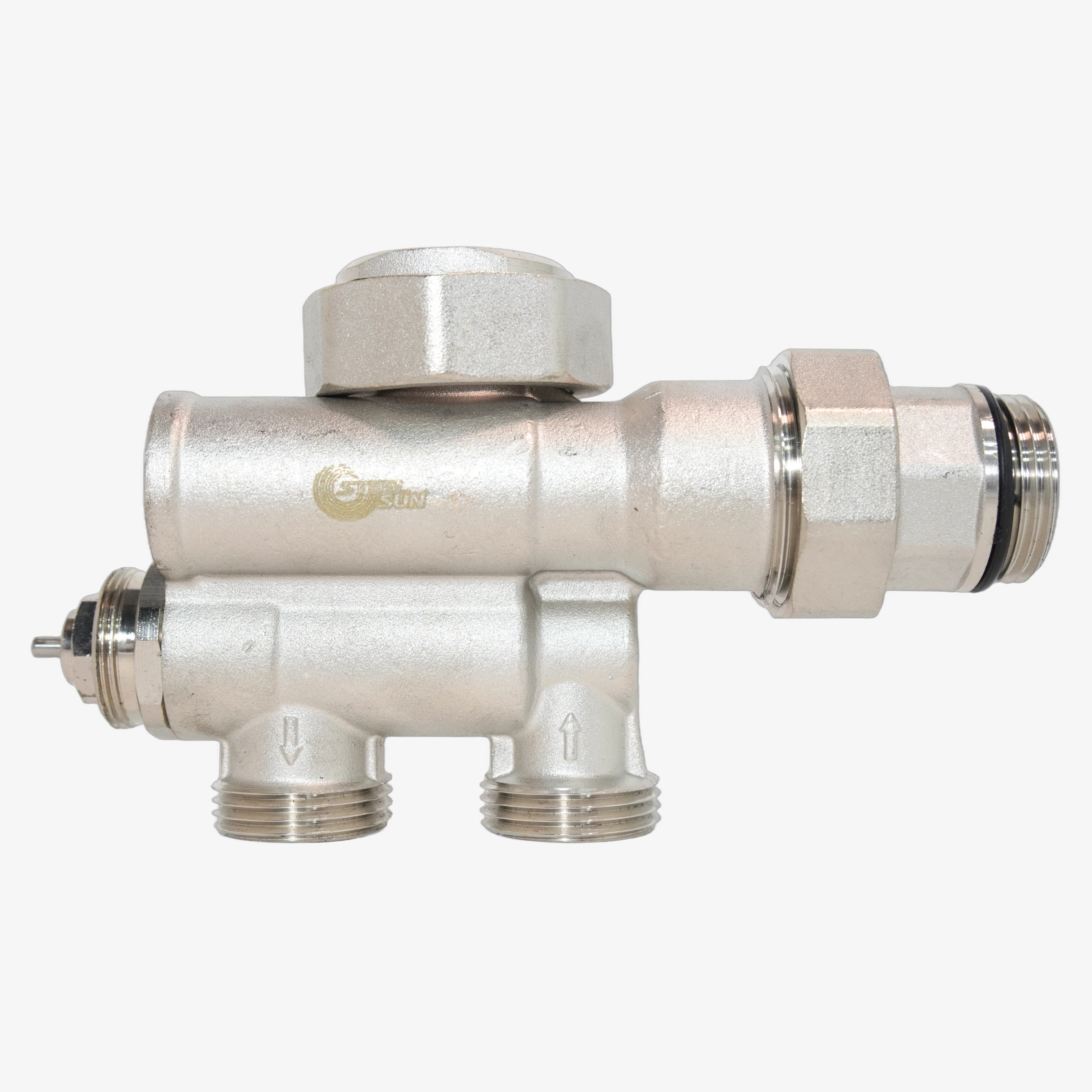

Смесительный узел для теплого пола (без насоса 130-180мм)

1. Смесительный узел применяется в системах отопления и предназначен для подачи и циркуляции теплоносителя, поступающего из нагревателя, на контур «теплого водяного пола».
2. Эффективность системы отопления, построенной на базе коллекторной группы со смесительным узлом, обеспечивается принципом многократной циркуляции теплоносителя между подающим и обратным коллектором с частичным отбором теплоносителя от высокотемпературного источника тепла первичного контура и подмесом теплоносителя из обратной линии.

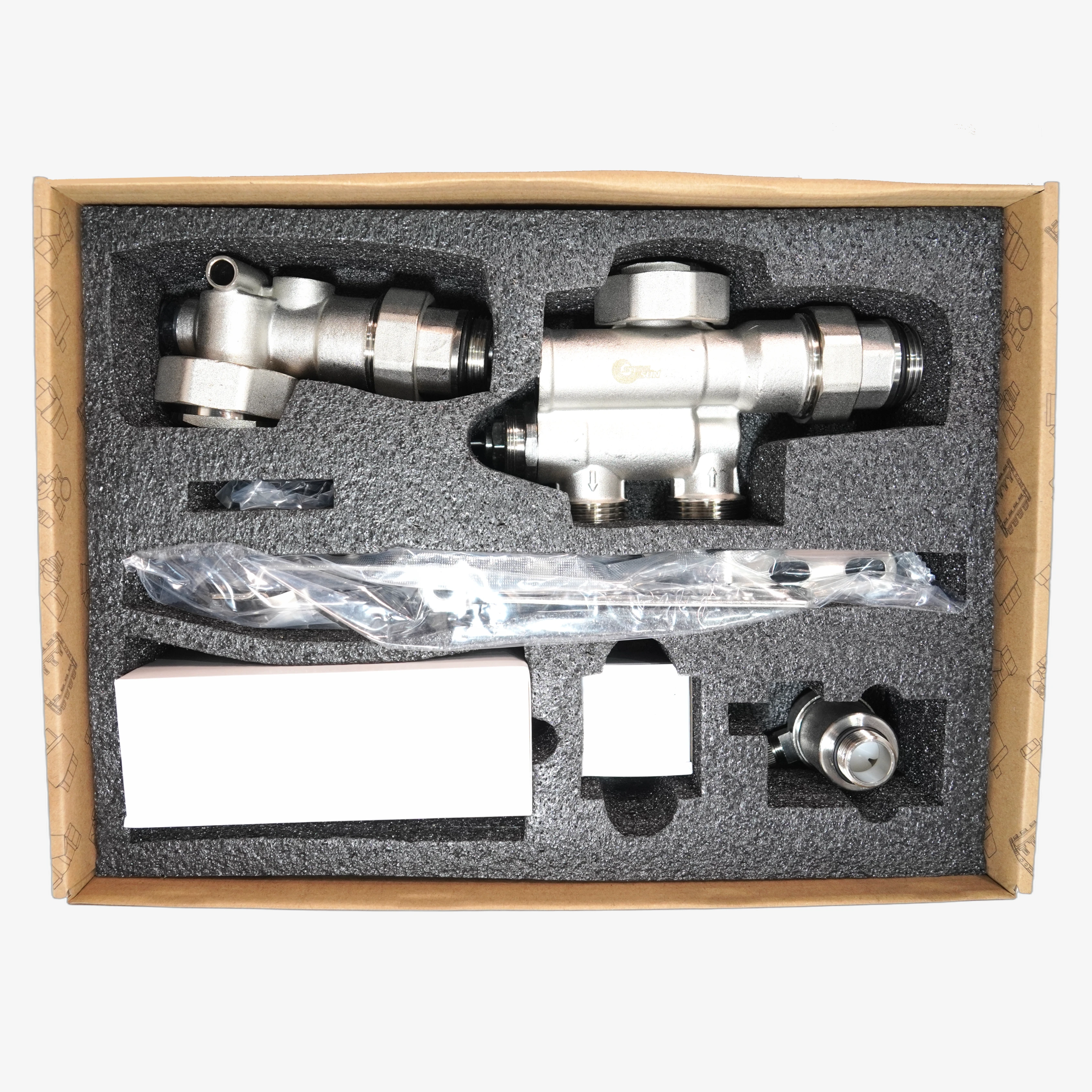

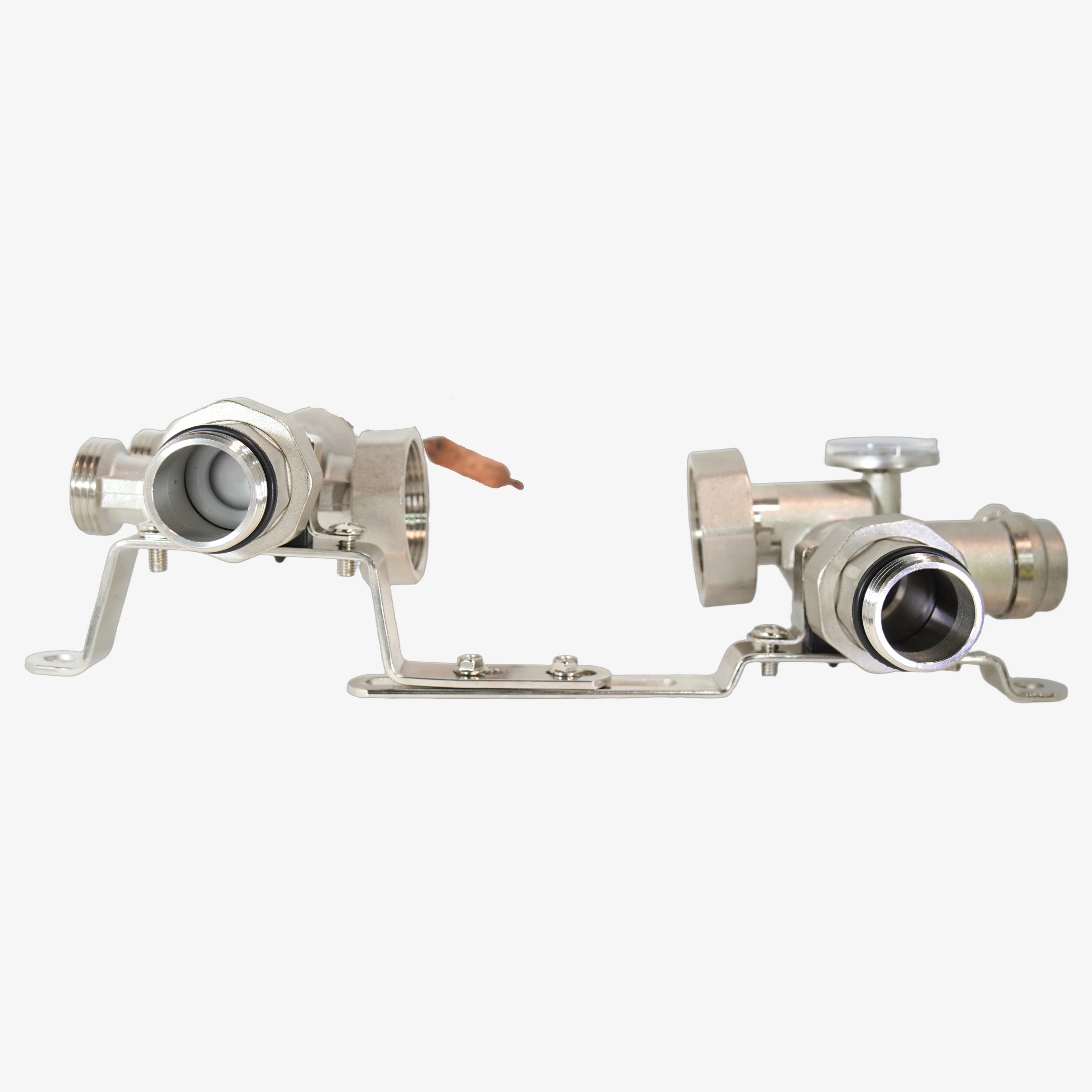

3. Узел соединяется с коллекторной группой и совместим с циркуляционными насосами, имеющими монтажную длину 130 или 180 мм и наружную присоединительную резьбу 1½" (насос не входит в комплект поставки). Насос обеспечивает принудительно циркуляцию теплоносителя в контуре отопления (петлях теплого пола). Из подающего коллектора теплоноситель поступает в контуры теплого пола, а затем в обратный коллектор, далее с помощью насоса теплоноситель перенаправляется в подающий коллектор. Этот цикл повторяется до тех пор, пока теплоноситель не остынет. При остывании теплоносителя ниже температуры, установленной на термостатической головке, термостатический смесительный клапан открывается и происходит подмес горячего теплоносителя, поступающего из котла. В этот же момент избыточный объем теплоносителя сбрасывается в котел (первичный контур). Таким образом, теплоноситель из обратного коллектора циркулирует по системе постоянно, а горячий теплоноситель подается только когда это необходимо, его подача регулируется термостатическим клапаном.

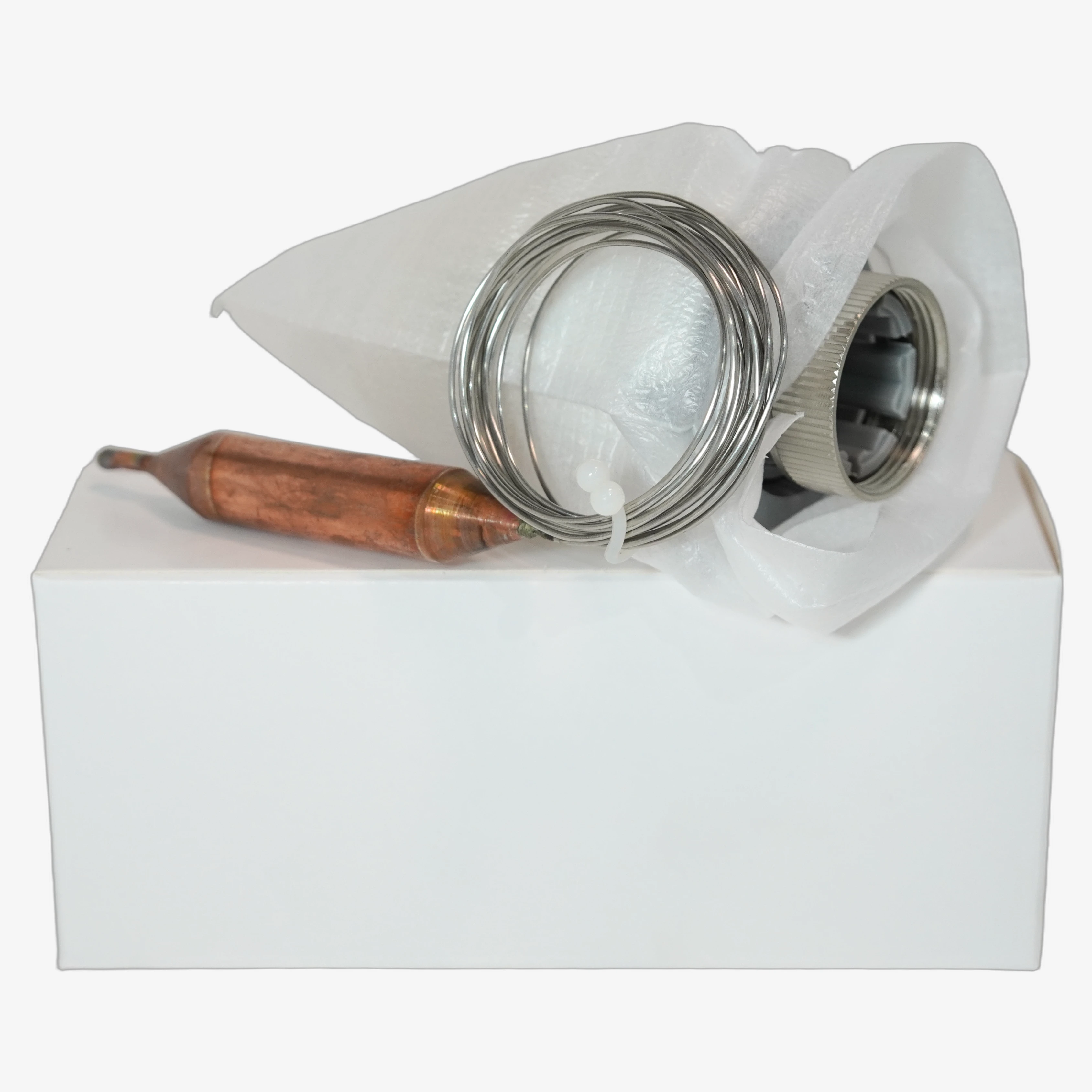

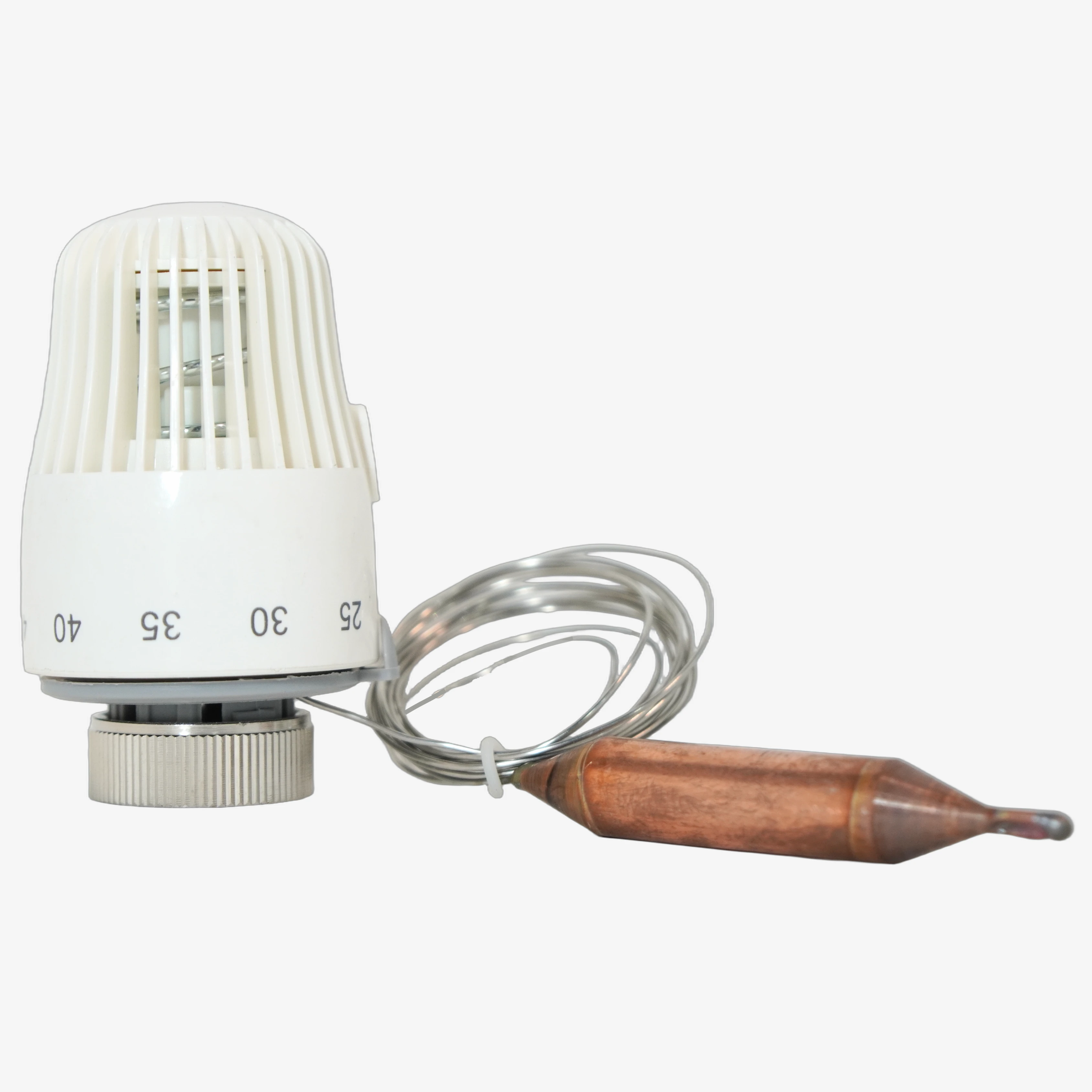

4. Погружной датчик термоголовки реагируя на изменение температуры открывает смесительный термостатический клапан, пропуская больше горячего теплоносителя из первичного контура в зону смешивания и повышает температуру теплоносителя во вторичном контуре до настроенного на термоголовке значения.
